• Απεριόριστη διάρκεια ζωής
  • Μηδενικό κόστος συντήρησης
  • Κορυφαία θερμική απόδοση
  • Ο μοναδικός για πόσιμο νερό
ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ
ATLAS		 ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ
PHAETHON
ΤΥΠΟΣ ΤΥΠΟΣ
T120/1,50m² T120/1,70m²
T160/2,30m² T160/2,40m²
T160-H/2,30m² T160-H/2,40m²
T160-D/3,00m² T160-D/3,40m²
T200/3,00m² T200/3,40m²
T200-E/2,30m² T200-E/2,40m²
T300/3,80m² T300/4,00m²
T300-L/4,60m² T300-L/4,80m²

Επιπλέον Κατηγορίες

  • Διπλής ή Τριπλής ενέργειας
  • Κεραμοσκεπής ή ταράτσας

ΠΛΗΡΟΦΟΡΙΕΣ           ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ           ΔΙΑΣΤΑΣΕΙΣ

ΘΕΡΜΟΔΟΧΕΙΟ ΧΑΛΚΙΝΟ

Το θερμοδοχείο (κύριο σώμα και μανδύας) αποτελείται από καθαρό χαλκό CuDHP (CW024A) πιστοποιημένο για χρήση σε εγκαταστάσεις πόσιμου νερού κατά DIN 50930-6/ August 2001.
Η απουσία της ράβδου μαγνησίου και των ρινισμάτων της εξασφαλίζει πεντακάθαρο και πόσιμο νερό.
Οι παροχές κρύου και ΖΝΧ είναι ½ ΄΄ χάλκινες βαρέως τύπου.

Διογκωμένη πολυουρεθάνη υψηλής πυκνότητας (44kgr/m3 ) πάχους 50mm και θερμική αγωγιμότητα 0,0120 W/mk. Εξασφαλίζει ζεστό νερό ακόμη και την επόμενη μέρα το πρωί.

Standard Aluzinc προ βαμμένο γκρι RAL9006 και ειδικά σχεδιασμένα κουμπωτά πλευρικά καπάκια. Διατίθεται και σε κεραμιδί κατόπιν παραγγελίας.

Φλάντζα ορείχαλκου Φ140, 8 σπειρωμάτων κουμπωτή χωρίς κολλήσεις και αντίσταση χάλκινη με ορειχάλκινη φλάντζα 3,5kw. Θερμοστάτης 4 επαφών μονοπολικού ελέγχου και διπολικής προστασίας με εφεδρική ασφάλεια.

Σε περίπτωση δοχείου 3πλής ενέργειας υπάρχει εντός του δοχείου σπειροειδής εναλλάκτης χάλκινος διαμέτρου Φ15. Η σύνδεση του εναλλάκτη με την κεντρική θέρμανση συνίσταται να λειτουργεί με αυτοματισμό ο οποίος επιτυγχάνεται συνδέοντας το ειδικό αισθητήριο σε θέση (κυάθιο) που βρίσκεται στην αντίσταση δίπλα στη θέση του θερμοστάτη.

Βαλβίδα ασφαλείας κλειστού κυκλώματος 3 BAR.
Βαλβίδα ασφαλείας νερού εισόδου με ανεπίστροφο 8 BAR.
Τάπα ορειχάλκινη θηλυκή ½ ΄΄ για το κλειστό κύκλωμα.
Σωλήνα πλαστική 18Χ2,5 και 22Χ3,0 για την σύνδεση με τους συλλέκτες και μόνωση με ειδικό κάλυμμα για την προστασία από την ακτινοβολία UV.
Αντιψυκτικό 1lt προπυλενογλυκόλη αναλογίας 1 προς 10 για την προστασία από την παγωνιά.

PHAETHON ΣΥΛΛΕΚΤΗΣ

Υδροσκελετός από χαλκοσωλήνες Φ8 και Φ22mm με 4 εξόδους. Φύλλο απορροφητή Mirotherm Control που εξασφαλίζει πολύ υψηλή ετήσια ενεργειακή παραγωγή ηλιακή απορρόφηση άνω του 96% και πολύ υψηλή αντοχή σε διάβρωση λόγω υγρασίας. Το νέο προϊόν αποτελείται από ένα πακέτο 4 στρωμάτων με τη βάση του ειδικά επεξεργασμένη. Εφαρμόζεται με την χρήση της τεχνολογίας PVD (Physical Vapour Deposition) σε μία παραγωγική γραμμή από coil σε coil. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή πάνω στο χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό.

ΠΕΡΙΣΣΟΤΕΡΑ

Από βαρέως τύπου οβάλ προφίλ αλουμινίου πάχους 1,4mm υψηλής αισθητικής, προχωρημένης σχεδίασης, με εσωτερικούς γωνιακούς χυτοπρεσαριστούς βιδωτούς συνδέσμους αλουμινίου οι οποίοι εξασφαλίζουν άριστη εφαρμογή και στεγανότητα των τμημάτων του πλαισίου καθώς και μεγάλη στιβαρότητα του συλλέκτη. Πλάτη του πλαισίου από φύλλο αλουμινίου 5mm η εφαρμογή του οποίου επιτυγχάνεται με ειδική μηχανή αυτόματου μηχανικού πονταρίσματος εξασφαλίζοντας στεγανότητα και στιβαρότητα.

Είναι tempered Low iron πάχους 3,2mm. Η χαμηλή περιεκτικότητα σιδήρου έχει το πλεονέκτημα της χαμηλής αντανάκλασης με αποτέλεσμα την υψηλότερη απορρόφηση. Παράλληλα είναι κρύσταλλο ασφαλείας το οποίο αντέχει σε χαλαζοπτώσεις και πτώσεις αντικειμένων. Πάνω στο κρύσταλλο εφαρμόζει ειδικό προφίλ αλουμινίου ως κούμπωμα το οποίο με την επιπλέον εφαρμογή του ειδικού ελαστικού EPDM το καθιστούν πλήρως στεγανό και απόλυτα στιβαρό.

Υαλοβάμβακας πυκνότητας d=30kg/m3 ο οποίος τοποθετείτε στην πλάτη του συλλέκτη αλλά και στο πλαϊνό πλαίσιο αλουμινίου. Επιτυγχάνουμε την μικρότερη δυνατή θερμική απώλεια. Επιπλέον το ειδικά σχεδιασμένο ελαστικό παρέμβυσμα για την εφαρμογή στις εξόδους της χαλκοσωλήνας αποτρέπει την δημιουργία θερμογέφυρας μεταξύ του πλαισίου και του υδροσκελετού ενώ παράλληλα απορροφά τις συστολές και διαστολές λόγω της αλλαγής θερμοκρασίας.

ATLAS ΣΥΛΛΕΚΤΗΣ

Επιλεκτική επιφάνεια από φύλλο αλουμινίου πάχους 4mm με επίστρωση οξειδίων τιτανίου. Η επεξεργασία της επίστρωσης παράγεται εν κενό στην Γερμανία. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή με τον χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό. Οι ιδιότητές του εξασφαλίζουν την μέγιστη θερμική απόδοση του συλλέκτη επιτυγχάνοντας συντελεστή απορροφητικότητας α>95% και συντελεστή εκπεμψιμότητας ε<5%.

Από προφίλ αλουμινίου πάχους 0,8mm υψηλής αισθητικής, προχωρημένης σχεδίασης, με εξωτερικούς γωνιακούς συνδέσμους οι οποίοι εξασφαλίζουν άριστη εφαρμογή και στεγανότητα των τμημάτων του πλαισίου καθώς και μεγάλη στιβαρότητα του συλλέκτη. Πλάτη του πλαισίου από φύλλο αλουμινίου 5mm η εφαρμογή του οποίου επιτυγχάνεται με ειδική μηχανή αυτόματου μηχανικού πονταρίσματος εξασφαλίζοντας στεγανότητα και στιβαρότητα.

Είναι tempered Low iron πάχους 3,2mm. Η χαμηλή περιεκτικότητα σιδήρου έχει το πλεονέκτημα της χαμηλής αντανάκλασης με αποτέλεσμα την υψηλότερη απορρόφηση. Παράλληλα είναι κρύσταλλο ασφαλείας το οποίο αντέχει σε χαλαζοπτώσεις και πτώσεις αντικειμένων.

Υαλοβάμβακας πυκνότητας d=30kg/m3 ο οποίος τοποθετείτε στην πλάτη του συλλέκτη. Επιτυγχάνουμε την μικρότερη δυνατή θερμική απώλεια. Επιπλέον το ειδικά σχεδιασμένο ελαστικό παρέμβυσμα για την εφαρμογή στις εξόδους της χαλκοσωλήνας αποτρέπει την δημιουργία θερμογέφυρας μεταξύ του πλαισίου και του υδροσκελετού ενώ παράλληλα απορροφά τις συστολές και διαστολές λόγω της αλλαγής θερμοκρασίας.

ΒΑΣΗ ΣΤΗΡΙΞΗΣ

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης ταράτσας με εύκολη μεταφορά, συναρμολόγηση και τοποθέτηση του ηλιακού συστήματος. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν. Η στήριξη του ηλιακού συστήματος έχει δοκιμαστεί ώστε να αντέχει στις πιο ακραίες καιρικές συνθήκες. Για οδηγίες συναρμολόγησης δείτε το βίντεο:

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης κεραμοσκεπής με εύκολη συναρμολόγηση και τοποθέτηση του ηλιακού συστήματος. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν. Η στήριξη του ηλιακού συστήματος έχει δοκιμαστεί ώστε να αντέχει στις πιο ακραίες καιρικές συνθήκες. Προσοχή στην τοποθέτηση για τον κατάλληλο προσανατολισμό αναλόγως χώρας. ( Ο κατάλληλος για Ελλάδα είναι ο νότιος). Επιπλέον πρέπει να λάβει υπόψιν του ο αγοραστής την κλίση του συστήματος η οποία ενδείκνυται από 40 % έως 30 % το λιγότερο. Για οδηγίες συναρμολόγησης δείτε το βίντεο:

Στην συσκευασία της βάσης στήριξης του ηλιακού συστήματος περιέχονται όλες οι βίδες που απαιτούνται για την συναρμολόγησή της και τα εξαρτήματα που απαιτούνται για τη σύνδεση των σωληνώσεων που ενώνουν το δοχείο με τον συλλέκτη.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

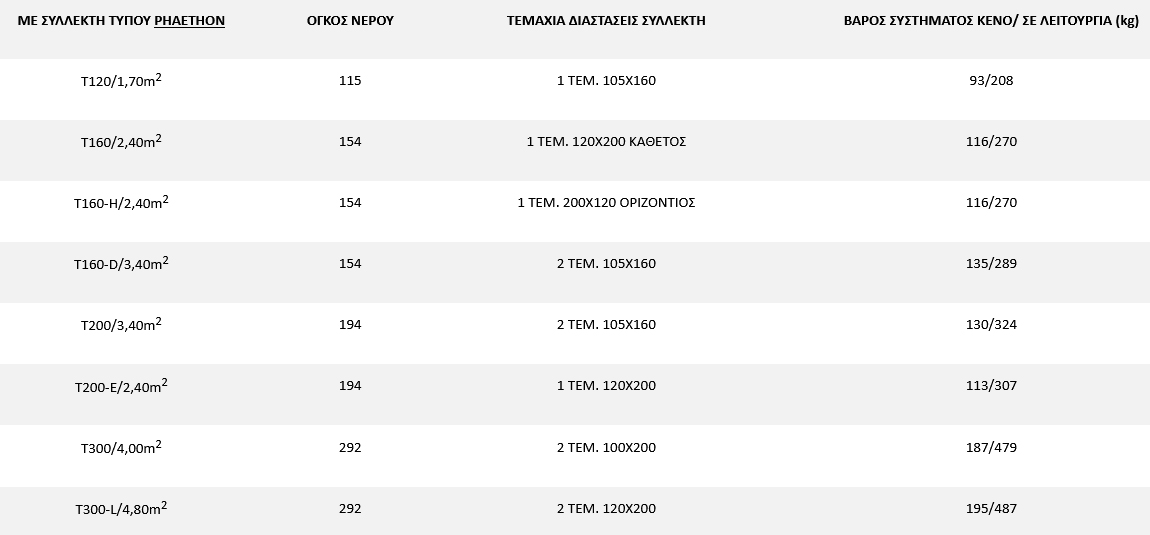

ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ PHAETHON

ΟΓΚΟΣ ΝΕΡΟΥ

ΤΕΜΑΧΙΑ ΔΙΑΣΤΑΣΕΙΣ ΣΥΛΛΕΚΤΗ

ΒΑΡΟΣ ΣΥΣΤΗΜΑΤΟΣ ΚΕΝΟ/ ΣΕ ΛΕΙΤΟΥΡΓΙΑ (kg)

T120/1,70m2

115

1 ΤΕΜ. 105Χ160

93/208

T160/2,40m2

154

1 ΤΕΜ. 120Χ200 ΚΑΘΕΤΟΣ

116/270

T160-H/2,40m2

154

1 ΤΕΜ. 200Χ120 ΟΡΙΖΟΝΤΙΟΣ

116/270

T160-D/3,40m2

154

2 TEM. 105Χ160

135/289

T200/3,40m2

194

2 TEM. 105Χ160

130/324

T200-E/2,40m2

194

1 ΤΕΜ. 120Χ200

113/307

T300/4,00m2

292

2 ΤΕΜ. 100Χ200

187/479

T300-L/4,80m2

292

2 ΤΕΜ. 120Χ200

195/487

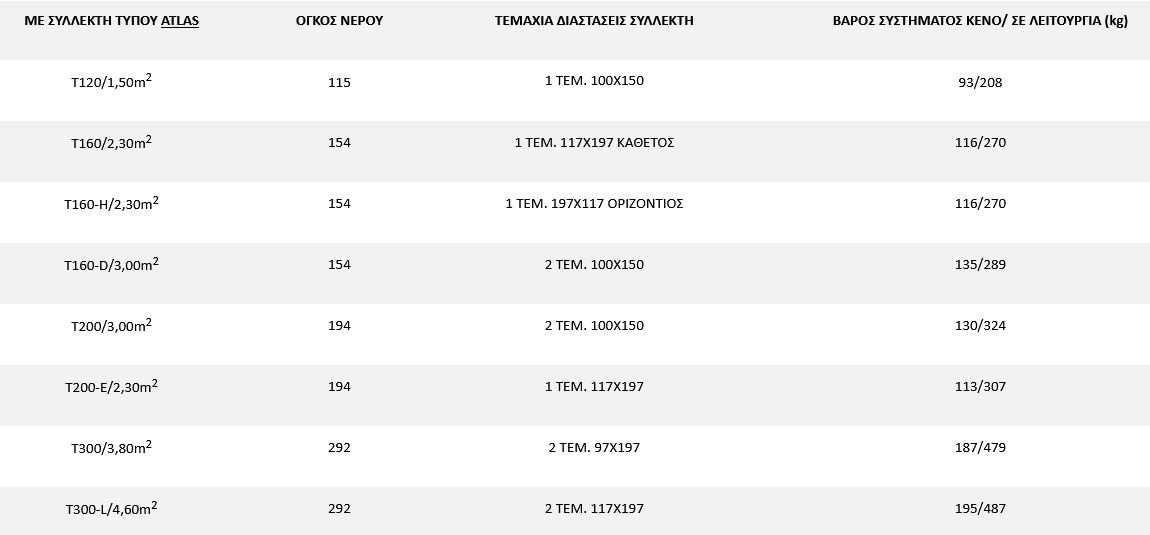

ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ ATLAS

ΟΓΚΟΣ ΝΕΡΟΥ

ΤΕΜΑΧΙΑ ΔΙΑΣΤΑΣΕΙΣ ΣΥΛΛΕΚΤΗ

ΒΑΡΟΣ ΣΥΣΤΗΜΑΤΟΣ ΚΕΝΟ/ ΣΕ ΛΕΙΤΟΥΡΓΙΑ (kg)

T120/1,50m2

115

1 ΤΕΜ. 100Χ150

93/208

T160/2,30m2

154

1 ΤΕΜ. 117Χ197 ΚΑΘΕΤΟΣ

116/270

T160-H/2,30m2

154

1 ΤΕΜ. 197Χ117 ΟΡΙΖΟΝΤΙΟΣ

116/270

T160-D/3,00m2

154

2 TEM. 100Χ150

135/289

T200/3,00m2

194

2 TEM. 100Χ150

130/324

T200-E/2,30m2

194

1 ΤΕΜ. 117Χ197

113/307

T300/3,80m2

292

2 ΤΕΜ. 97Χ197

187/479

T300-L/4,60m2

292

2 ΤΕΜ. 117Χ197

195/487

ΔΙΑΣΤΑΣΕΙΣ

PHAETHON

ΤΥΠΟΣ A B ΟΛΙΚΟ Γ Δ Ε Ζ Η1 Η2 Θ
120 50 100 113 105 160 8,5 160 89 89 157
160 58 100 113 120 200 8,5 193 89 89 190
160 – Η 58 100 113 200 120 8,5 158 89 89 110
160 – D
 58 100 113 215 160 8,5 168 89 180 157
200 58 120 132 215 160 8,5 168 89 180 157
200 – E 58 120 132 120 200 8,5 193 89 89 190
300 58 170 183 205 200 8,5 193 89 180 190
300 – L 58 170 183 245 200 8,5 193 89 180 190

ATLAS

ΤΥΠΟΣ A B ΟΛΙΚΟ Γ Δ Ε Ζ Η1 Η2 Θ
120 50 100 113 100 150 7,5 160 89 89 148
160 58 100 113 117 197 7,5 193 89 89 190
160 – Η 58 100 113 197 117 7,5 158 89 89 110
160 – D
 58 100 113 208 157 7,5 168 89 180 148
200 58 120 132 208 157 7,5 168 89 180 148
200 – E 58 120 132 117 197 7,5 193 89 89 190
300 58 170 183 200 197 7,5 193 89 180 190
300 – L 58 170 183 240 197 7,5 193 89 180 190

Πιστοποιημένα προϊόντα με τα διεθνή πρότυπα
