• Απεριόριστη διάρκεια ζωής
  • Μηδενικό κόστος συντήρησης
  • Κορυφαία θερμική απόδοση
  • Ο μοναδικός για πόσιμο νερό
  • Απόλυτη συμβατότητα με αντλίες θερμότητας
ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ
PHAETHON		 ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ
ATLAS
ΤΥΠΟΣ ΤΥΠΟΣ
T160/3.40m² T160/3.00m²
T200/4.00m² T200/3.80m²
T300/4.80m² T300/4.60m²
T300/6,00m² T300/5.70m²

Επιπλέον Κατηγορίες

  • Κεραμοσκεπής ή ταράτσας
  • Σύνδεση με λέβητα (πετρελαίου ή αερίου), σύνδεση με αντλία θερμότητας

ΠΛΗΡΟΦΟΡΙΕΣ           ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ           ΔΙΑΣΤΑΣΕΙΣ

Το θερμοδοχείο (κύριο σώμα και εναλλάκτης) αποτελείται από καθαρό χαλκό CuDHP (CW024A) πιστοποιημένο για χρήση σε εγκαταστάσεις πόσιμου νερού κατά DIN 50930-6/ August 2001.
Η απουσία της ράβδου μαγνησίου και των ρινισμάτων της εξασφαλίζει πεντακάθαρο και πόσιμο νερό.
Οι παροχές κρύου και ΖΝΧ είναι ½ ΄΄ χάλκινες βαρέως τύπου.

Διογκωμένη πολυουρεθάνη υψηλής πυκνότητας (44kgr/m3 ) πάχους 50mm και θερμική αγωγιμότητα 0,0120 W/mk. Εξασφαλίζει ζεστό νερό ακόμη και την επόμενη μέρα το πρωί.

Standard Aluzinc προ βαμμένο γκρι RAL9006 και ειδικά σχεδιασμένα κουμπωτά πλευρικά καπάκια.

Φλάντζα ορείχαλκου Φ140, 8 σπειρωμάτων κουμπωτή χωρίς κολλήσεις και αντίσταση χάλκινη με ορειχάλκινη φλάντζα 3,5kw. Θερμοστάτης 4 επαφών μονοπολικού ελέγχου και διπολικής προστασίας με εφεδρική ασφάλεια. Η αντίσταση τοποθετείται στο άνω μέρος του δοχείου. Διαθέσιμες και τριφασικές αντιστάσεις 6KW.

Σε περίπτωση δοχείου 3πλής ενέργειας υπάρχει εντός του δοχείου σπειροειδής εναλλάκτης χάλκινος διαμέτρου Φ18. Η σύνδεση του εναλλάκτη με την κεντρική θέρμανση συνίσταται να λειτουργεί με αυτοματισμό ο οποίος επιτυγχάνεται συνδέοντας το ειδικό αισθητήριο σε θέση (κυάθιο) που βρίσκεται στο μέσο κατά μήκος του εναλλάκτη. Για σύνδεση με αντλίας θερμότητας υπάρχει εντός του δοχείου σπειροειδής εναλλάκτης χάλκινος διαμέτρου Φ22.

Βαλβίδα ασφαλείας νερού εισόδου 6 BAR.
Βάση στήριξης στρογγυλή για το δάπεδο.

PHAETHON ΣΥΛΛΕΚΤΗΣ

Υδροσκελετός από χαλκοσωλήνες Φ8 και Φ22mm με 4 εξόδους. Φύλλο απορροφητή Mirotherm Control που εξασφαλίζει πολύ υψηλή ετήσια ενεργειακή παραγωγή ηλιακή απορρόφηση άνω του 96% και πολύ υψηλή αντοχή σε διάβρωση λόγω υγρασίας. Το νέο προϊόν αποτελείται από ένα πακέτο 4 στρωμάτων με τη βάση του ειδικά επεξεργασμένη. Εφαρμόζεται με την χρήση της τεχνολογίας PVD (Physical Vapour Deposition) σε μία παραγωγική γραμμή από coil σε coil. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή πάνω στο χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό.

ΠΕΡΙΣΣΟΤΕΡΑ

Από βαρέως τύπου οβάλ προφίλ αλουμινίου πάχους 1,4mm υψηλής αισθητικής, προχωρημένης σχεδίασης, με εσωτερικούς γωνιακούς χυτοπρεσαριστούς βιδωτούς συνδέσμους αλουμινίου οι οποίοι εξασφαλίζουν άριστη εφαρμογή και στεγανότητα των τμημάτων του πλαισίου καθώς και μεγάλη στιβαρότητα του συλλέκτη. Πλάτη του πλαισίου από φύλλο αλουμινίου 5mm η εφαρμογή του οποίου επιτυγχάνεται με ειδική μηχανή αυτόματου μηχανικού πονταρίσματος εξασφαλίζοντας στεγανότητα και στιβαρότητα.

Είναι tempered Low iron πάχους 3,2mm. Η χαμηλή περιεκτικότητα σιδήρου έχει το πλεονέκτημα της χαμηλής αντανάκλασης με αποτέλεσμα την υψηλότερη απορρόφηση. Παράλληλα είναι κρύσταλλο ασφαλείας το οποίο αντέχει σε χαλαζοπτώσεις και πτώσεις αντικειμένων. Πάνω στο κρύσταλλο εφαρμόζει ειδικό προφίλ αλουμινίου ως κούμπωμα το οποίο με την επιπλέον εφαρμογή του ειδικού ελαστικού EPDM το καθιστούν πλήρως στεγανό και απόλυτα στιβαρό.

Υαλοβάμβακας πυκνότητας d=30kg/m3 ο οποίος τοποθετείτε στην πλάτη του συλλέκτη αλλά και στο πλαϊνό πλαίσιο αλουμινίου. Επιτυγχάνουμε την μικρότερη δυνατή θερμική απώλεια. Επιπλέον το ειδικά σχεδιασμένο ελαστικό παρέμβυσμα για την εφαρμογή στις εξόδους της χαλκοσωλήνας αποτρέπει την δημιουργία θερμογέφυρας μεταξύ του πλαισίου και του υδροσκελετού ενώ παράλληλα απορροφά τις συστολές και διαστολές λόγω της αλλαγής θερμοκρασίας.

ATLAS ΣΥΛΛΕΚΤΗΣ

Επιλεκτική επιφάνεια από φύλλο αλουμινίου πάχους 4mm με επίστρωση οξειδίων τιτανίου. Η επεξεργασία της επίστρωσης παράγεται εν κενό στην Γερμανία. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή με τον χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό. Οι ιδιότητές του εξασφαλίζουν την μέγιστη θερμική απόδοση του συλλέκτη επιτυγχάνοντας συντελεστή απορροφητικότητας α>95% και συντελεστή εκπεμψιμότητας ε<5%.

Από προφίλ αλουμινίου πάχους 0,8mm υψηλής αισθητικής, προχωρημένης σχεδίασης, με εξωτερικούς γωνιακούς συνδέσμους οι οποίοι εξασφαλίζουν άριστη εφαρμογή και στεγανότητα των τμημάτων του πλαισίου καθώς και μεγάλη στιβαρότητα του συλλέκτη. Πλάτη του πλαισίου από φύλλο αλουμινίου 5mm η εφαρμογή του οποίου επιτυγχάνεται με ειδική μηχανή αυτόματου μηχανικού πονταρίσματος εξασφαλίζοντας στεγανότητα και στιβαρότητα.

Είναι tempered Low iron πάχους 3,2mm. Η χαμηλή περιεκτικότητα σιδήρου έχει το πλεονέκτημα της χαμηλής αντανάκλασης με αποτέλεσμα την υψηλότερη απορρόφηση. Παράλληλα είναι κρύσταλλο ασφαλείας το οποίο αντέχει σε χαλαζοπτώσεις και πτώσεις αντικειμένων.

Υαλοβάμβακας πυκνότητας d=30kg/m3 ο οποίος τοποθετείτε στην πλάτη του συλλέκτη. Επιτυγχάνουμε την μικρότερη δυνατή θερμική απώλεια. Επιπλέον το ειδικά σχεδιασμένο ελαστικό παρέμβυσμα για την εφαρμογή στις εξόδους της χαλκοσωλήνας αποτρέπει την δημιουργία θερμογέφυρας μεταξύ του πλαισίου και του υδροσκελετού ενώ παράλληλα απορροφά τις συστολές και διαστολές λόγω της αλλαγής θερμοκρασίας.

ΒΑΣΗ ΣΤΗΡΙΞΗΣ

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης ταράτσας με εύκολη μεταφορά, συναρμολόγηση και τοποθέτηση του ηλιακού συλλέκτη. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν.

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης κεραμοσκεπής με εύκολη συναρμολόγηση και τοποθέτηση του ηλιακού συλλέκτη. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν. Προσοχή στην τοποθέτηση για τον κατάλληλο προσανατολισμό αναλόγως χώρας. ( Ο κατάλληλος για Ελλάδα είναι ο νότιος). Επιπλέον πρέπει να λάβει υπόψιν του ο αγοραστής την κλίση του συστήματος η οποία ενδείκνυται από 40 % έως 30 % το λιγότερο.

Στην συσκευασία της βάσης στήριξης των συλλεκτών περιέχονται όλες οι βίδες που απαιτούνται για την συναρμολόγησή της.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

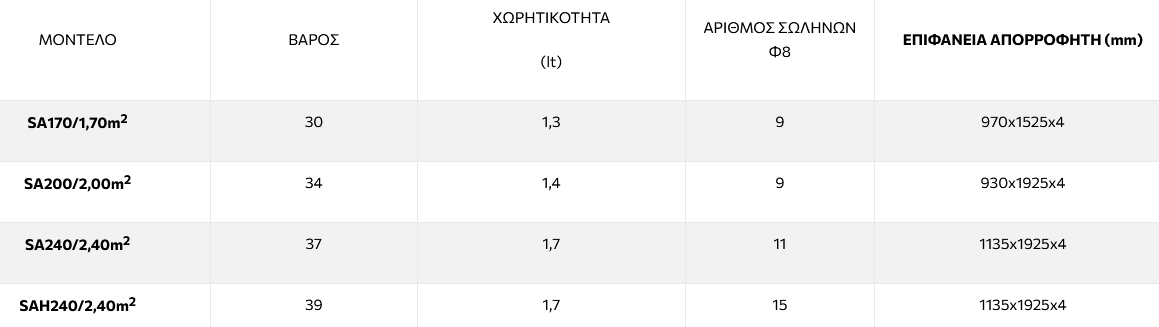

ΜΟΝΤΕΛΟ

ΒΑΡΟΣ

ΧΩΡΗΤΙΚΟΤΗΤΑ

(lt)

ΑΡΙΘΜΟΣ ΣΩΛΗΝΩΝ Φ8

ΕΠΙΦΑΝΕΙΑ ΑΠΟΡΡΟΦΗΤΗ (mm)

SA170/1,70m2

30

1,3

9

970x1525x4

SA200/2,00m2

34

1,4

9

930x1925x4

SA240/2,40m2

37

1,7

11

1135x1925x4

SAH240/2,40m2

39

1,7

15

1135x1925x4

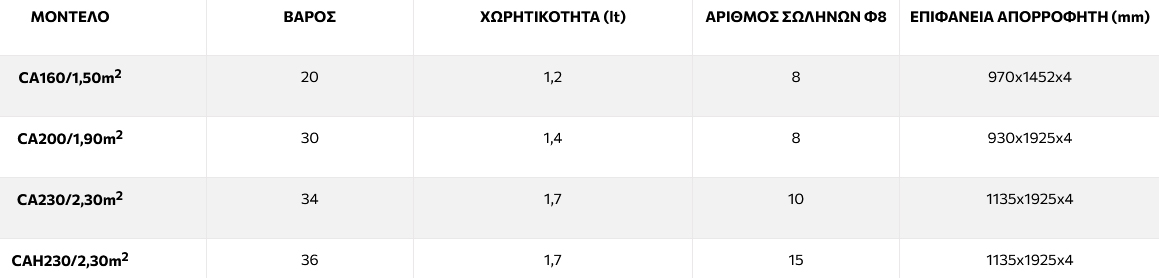

ΜΟΝΤΕΛΟ

ΒΑΡΟΣ

ΧΩΡΗΤΙΚΟΤΗΤΑ (lt)

ΑΡΙΘΜΟΣ ΣΩΛΗΝΩΝ Φ8

ΕΠΙΦΑΝΕΙΑ ΑΠΟΡΡΟΦΗΤΗ (mm)

CA160/1,50m2

20

1,2

8

970x1452x4

CA200/1,90m2

30

1,4

8

930x1925x4

CA230/2,30m2

34

1,7

10

1135x1925x4

CAH230/2,30m2

36

1,7

15

1135x1925x4

ΤΥΠΟΣ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ Τ80 Τ100 Τ120 Τ160 Τ200 Τ300
Επιφάνεια εναλλάκτη θερμότητας λέβητα m² 0.29 0.34 0.40 0.54 0.67 0.84
Συνδέσεις εναλλάκτη λέβητα inches ½΄΄ ½΄΄ ½΄΄ ¾΄΄
Επιφάνεια εναλλάκτη αντλίας θερμότητας m² – – – 1,00 1,20 1,40
Εμβαδό εναλλάκτη ηλιακών m² – – 0,40 0,54 0,67 1,00
Συνδέσεις εναλλάκτη αντλίας θερμότητας inches – – – ¾΄΄ ¾΄΄ ¾΄΄
Αισθητήρια και ανακυκλοφορία inches ½΄΄ ½΄΄ ½΄΄ ½΄΄ ½΄΄ ½΄΄
Μέγιστη θερμοκρασία λειτουργίας ˚C 95 95 95 95 95 95
Μέγιστη πίεση δεξαμενής νερού bar 8 8 6 6 6 6

ΤΥΠΟΣ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ Τ80 Τ100 Τ120 Τ160 Τ200 Τ300
Επιφάνεια εναλλάκτη θερμότητας λέβητα m² 0.29 0.34 0.40 0.54 0.67 0.84
Συνδέσεις εναλλάκτη λέβητα inches ½΄΄ ½΄΄ ½΄΄ ¾΄΄
Επιφάνεια εναλλάκτη αντλίας θερμότητας m² – – – 1,00 1,20 1,40
Εμβαδό εναλλάκτη ηλιακών m² – – 0,40 0,54 0,67 1,00
Συνδέσεις εναλλάκτη αντλίας θερμότητας inches – – – ¾΄΄ ¾΄΄ ¾΄΄
Αισθητήρια και ανακυκλοφορία inches ½΄΄ ½΄΄ ½΄΄ ½΄΄ ½΄΄ ½΄΄
Μέγιστη θερμοκρασία λειτουργίας ˚C 95 95 95 95 95 95
Μέγιστη πίεση δεξαμενής νερού bar 8 8 6 6 6 6

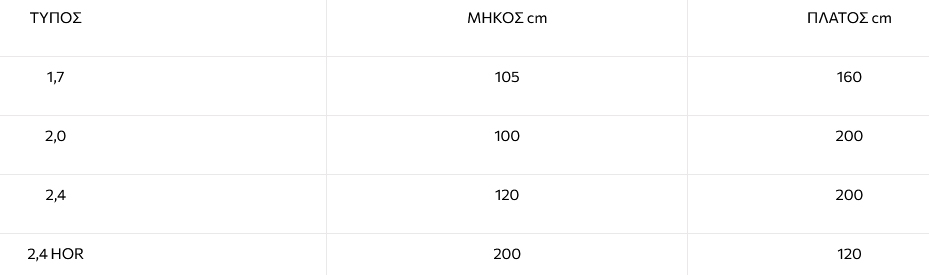

ΔΙΑΣΤΑΣΕΙΣ

ΤΥΠΟΣ

ΜΗΚΟΣ cm

ΠΛΑΤΟΣ cm

1,7

105

160

2,0

100

200

2,4

120

200

2,4 HOR

200

120

ΤΥΠΟΣ

ΜΗΚΟΣ cm

ΠΛΑΤΟΣ cm

1,5

100

150

1,9

96.5

196.5

2,3

116.5

196.5

2,3 HOR

196.5

116.5

ΤΥΠΟΣ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ Τ80 Τ100 Τ120 Τ160 Τ200 Τ300
Χωρητικότητα Lt 78 98 115 156 194 296
Βάρος κενό Kg 43 45 48 54 60 80
Ύψος cm 95 105 120 120 140 190
Διάμετρος cm 42 42 50 58 58 58

ΤΥΠΟΣ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ Τ80 Τ100 Τ120 Τ160 Τ200 Τ300
Χωρητικότητα Lt 78 98 115 156 194 296
Βάρος κενό Kg 43 45 48 54 60 80
Ύψος cm 95 105 120 120 140 190
Διάμετρος cm 42 42 50 58 58 58

Πιστοποιημένα προϊόντα με τα διεθνή πρότυπα
