- Απεριόριστη διάρκεια ζωής
- Μηδενικό κόστος συντήρησης
- Κορυφαία θερμική απόδοση
- Ο μοναδικός για πόσιμο νερό
- Απόλυτη συμβατότητα με αντλίες θερμότητας
- Ιδανικός για τοποθέτηση σε περιοχές με κανονισμούς για την αισθητική των κτιρίων
ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ ATLAS |
ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ PHAETHON |
---|---|
ΤΥΠΟΣ | ΤΥΠΟΣ |
T120/1,50m² | T120/1,70m² |
T160/2,30m² | T160-H/2,40m² |
T200/3,00m² | T200/3,40m² |
T300/3,80m² | T300/4,00m² |
Επιπλέον Κατηγορίες
- Διπλής ή Τριπλής ενέργειας ή Αντλίας θερμότητας
ΠΛΗΡΟΦΟΡΙΕΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΣΤΑΣΕΙΣ
ΘΕΡΜΟΔΟΧΕΙΟ ΧΑΛΚΙΝΟ
Το θερμοδοχείο (κύριο σώμα και μανδύας) αποτελείται από καθαρό χαλκό CuDHP (CW024A) πιστοποιημένο για χρήση σε εγκαταστάσεις πόσιμου νερού κατά DIN 50930-6/ August 2001.
Η απουσία της ράβδου μαγνησίου και των ρινισμάτων της εξασφαλίζει πεντακάθαρο και πόσιμο νερό.
Οι παροχές κρύου και ΖΝΧ είναι ½ ΄΄ χάλκινες βαρέως τύπου.
Διογκωμένη πολυουρεθάνη υψηλής πυκνότητας (44kgr/m3 ) πάχους 50mm και θερμική αγωγιμότητα 0,0120 W/mk. Εξασφαλίζει ζεστό νερό ακόμη και την επόμενη μέρα το πρωί.
Βαλβίδα ασφαλείας νερού εισόδου με ανεπίστροφο 8 BAR.
Ειδικό ανεπίστροφο υψηλών θερμοκρασιών για την αποφυγή ανάστροφης ροής κλειστού κυκλώματος τις βραδινές ώρες.
Ταφ με δοχείο διαστολής για τη σύνδεση του συλλέκτη με το άνω μέρος του θερμοδοχείου.
Τάπα ορειχάλκινη θηλυκή ½ ΄΄ για το κλειστό κύκλωμα.
Σωλήνα πλαστική 18Χ2,5 και 22Χ3,0 για την σύνδεση με τους συλλέκτες και μόνωση με ειδικό κάλυμμα για την προστασία από την ακτινοβολία UV.
Αντιψυκτικό 1lt προπυλενογλυκόλη αναλογίας 1 προς 10 για την προστασία από την παγωνιά.
PHAETHON ΣΥΛΛΕΚΤΗΣ
Υδροσκελετός από χαλκοσωλήνες Φ8 και Φ22mm με 4 εξόδους. Φύλλο απορροφητή Mirotherm Control που εξασφαλίζει πολύ υψηλή ετήσια ενεργειακή παραγωγή ηλιακή απορρόφηση άνω του 96% και πολύ υψηλή αντοχή σε διάβρωση λόγω υγρασίας. Το νέο προϊόν αποτελείται από ένα πακέτο 4 στρωμάτων με τη βάση του ειδικά επεξεργασμένη. Εφαρμόζεται με την χρήση της τεχνολογίας PVD (Physical Vapour Deposition) σε μία παραγωγική γραμμή από coil σε coil. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή πάνω στο χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό.
Από βαρέως τύπου οβάλ προφίλ αλουμινίου πάχους 1,4mm υψηλής αισθητικής, προχωρημένης σχεδίασης, με εσωτερικούς γωνιακούς χυτοπρεσαριστούς βιδωτούς συνδέσμους αλουμινίου οι οποίοι εξασφαλίζουν άριστη εφαρμογή και στεγανότητα των τμημάτων του πλαισίου καθώς και μεγάλη στιβαρότητα του συλλέκτη. Πλάτη του πλαισίου από φύλλο αλουμινίου 5mm η εφαρμογή του οποίου επιτυγχάνεται με ειδική μηχανή αυτόματου μηχανικού πονταρίσματος εξασφαλίζοντας στεγανότητα και στιβαρότητα.
ATLAS ΣΥΛΛΕΚΤΗΣ
Επιλεκτική επιφάνεια από φύλλο αλουμινίου πάχους 4mm με επίστρωση οξειδίων τιτανίου. Η επεξεργασία της επίστρωσης παράγεται εν κενό στην Γερμανία. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή με τον χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό. Οι ιδιότητές του εξασφαλίζουν την μέγιστη θερμική απόδοση του συλλέκτη επιτυγχάνοντας συντελεστή απορροφητικότητας α>95% και συντελεστή εκπεμψιμότητας ε<5%.
ΒΑΣΗ ΣΤΗΡΙΞΗΣ
Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης κεραμοσκεπής με εύκολη συναρμολόγηση και τοποθέτηση του ηλιακού συστήματος. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν. Η στήριξη του ηλιακού συστήματος έχει δοκιμαστεί ώστε να αντέχει στις πιο ακραίες καιρικές συνθήκες. Προσοχή στην τοποθέτηση για τον κατάλληλο προσανατολισμό αναλόγως χώρας. ( Ο κατάλληλος για Ελλάδα είναι ο νότιος). Επιπλέον πρέπει να λάβει υπόψιν του ο αγοραστής την κλίση του συστήματος η οποία ενδείκνυται από 40 % έως 30 % το λιγότερο. Για οδηγίες συναρμολόγησης δείτε το βίντεο:
Στην συσκευασία της βάσης στήριξης του ηλιακού συστήματος περιέχονται όλες οι βίδες που απαιτούνται για την συναρμολόγησή της και τα εξαρτήματα που απαιτούνται για τη σύνδεση των σωληνώσεων που ενώνουν το δοχείο με τον συλλέκτη.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

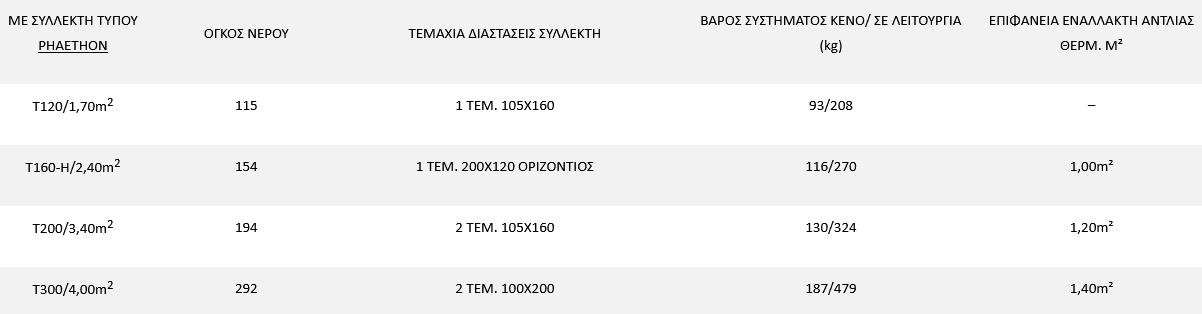

ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ PHAETHON |
ΟΓΚΟΣ ΝΕΡΟΥ |
ΤΕΜΑΧΙΑ ΔΙΑΣΤΑΣΕΙΣ ΣΥΛΛΕΚΤΗ |
ΒΑΡΟΣ ΣΥΣΤΗΜΑΤΟΣ ΚΕΝΟ/ ΣΕ ΛΕΙΤΟΥΡΓΙΑ (kg) |
ΕΠΙΦΑΝΕΙΑ ΕΝΑΛΛΑΚΤΗ ΑΝΤΛΙΑΣ ΘΕΡΜ. Μ² |
T120/1,70m2 |
115 |
1 ΤΕΜ. 105Χ160 |
93/208 |
– |
T160-H/2,40m2 |
154 |
1 ΤΕΜ. 200Χ120 ΟΡΙΖΟΝΤΙΟΣ |
116/270 |
1,00m² |
T200/3,40m2 |
194 |
2 TEM. 105Χ160 |
130/324 |
1,20m² |
T300/4,00m2 |
292 |
2 ΤΕΜ. 100Χ200 |
187/479 |
1,40m² |

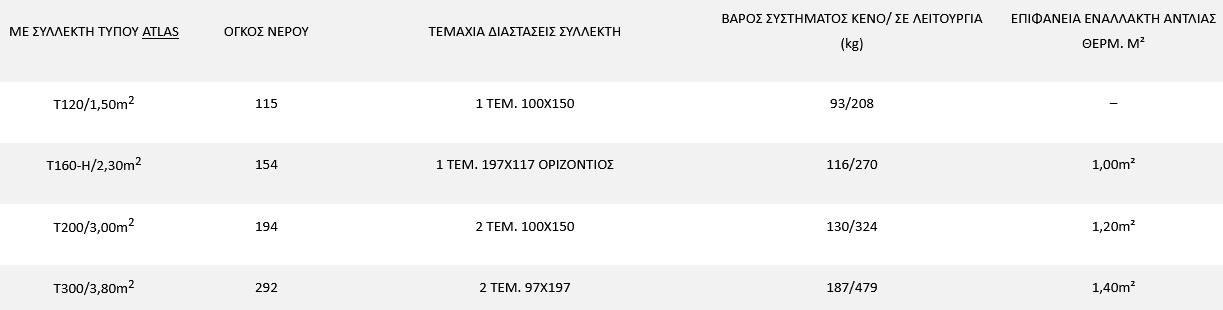

ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ ATLAS |
ΟΓΚΟΣ ΝΕΡΟΥ |
ΤΕΜΑΧΙΑ ΔΙΑΣΤΑΣΕΙΣ ΣΥΛΛΕΚΤΗ |
ΒΑΡΟΣ ΣΥΣΤΗΜΑΤΟΣ ΚΕΝΟ/ ΣΕ ΛΕΙΤΟΥΡΓΙΑ (kg) |
ΕΠΙΦΑΝΕΙΑ ΕΝΑΛΛΑΚΤΗ ΑΝΤΛΙΑΣ ΘΕΡΜ. Μ² |
T120/1,50m2 |
115 |
1 ΤΕΜ. 100Χ150 |
93/208 |
– |
T160-H/2,30m2 |
154 |
1 ΤΕΜ. 197Χ117 ΟΡΙΖΟΝΤΙΟΣ |
116/270 |
1,00m² |
T200/3,00m2 |
194 |
2 TEM. 100Χ150 |
130/324 |
1,20m² |
T300/3,80m2 |
292 |
2 ΤΕΜ. 97Χ197 |
187/479 |
1,40m² |
ΔΙΑΣΤΑΣΕΙΣ
PHAETHON
ΤΥΠΟΣ | A | B | ΟΛΙΚΟ | Γ | Δ | Ε | Ζ | Η1 | Η2 | Θ |
---|---|---|---|---|---|---|---|---|---|---|
120 | 50 | 100 | 113 | 105 | 160 | 8,5 | 130 | 89 | 89 | 115 |
160 – H |
58 | 100 | 113 | 200 | 120 | 8,5 | 90 | 89 | 89 | 154 |
200 | 58 | 120 | 132 | 215 | 160 | 8,5 | 130 | 89 | 180 | 194 |
300 |
58 | 170 | 183 | 205 | 200 | 8,5 | 130 | 89 | 180 | 220 |
ATLAS
ΤΥΠΟΣ | A | B | ΟΛΙΚΟ | Γ | Δ | Ε | Ζ | Η1 | Η2 | Θ |
---|---|---|---|---|---|---|---|---|---|---|
120 | 50 | 100 | 113 | 101 | 157 | 7,5 | 130 | 89 | 89 | 168 |
160 – H |
58 | 100 | 113 | 197 | 117 | 7,5 | 90 | 89 | 89 | 144 |
200 | 58 | 120 | 132 | 208 | 157 | 7,5 | 130 | 89 | 180 | 168 |
300 |
58 | 170 | 183 | 200 | 197 | 7,5 | 130 | 89 | 180 | 220 |
