• Η κορυφαία GLASS επιλογή
  • Διπλή επίστρωση υγρού σμάλτου στους 860°C
  • 5ετής εγγύηση της SONNE AKTION
ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ
PHAETHON		 ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ
ATLAS
ΤΥΠΟΣ ΤΥΠΟΣ
T160/3.40m² T160/3.00m²
T200/4.00m² T200/3.80m²
T300/4.80m² T300/4.60m²
T300/6,00m² T300/5.70m²

Επιπλέον Κατηγορίες

  • Κεραμοσκεπής ή ταράτσας
  • Σύνδεση με λέβητα (πετρελαίου ή αερίου), σύνδεση με αντλία θερμότητας

ΠΛΗΡΟΦΟΡΙΕΣ           ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ           ΔΙΑΣΤΑΣΕΙΣ

Το κυρίως σώμα του θερμοδοχείου αποτελείται από χαλυβδοέλασμα πάχους 2,5mm ενώ ο μανδύας από χαλυβδοέλασμα πάχους 1,5mm.
Διπλή επίστρωση υγρού σμάλτου το οποίο ψήνεται σε θερμοκρασία άνω των 850 . Η επεξεργασία της επισμάλτωσης γίνεται στις δικές μας εγκαταστάσεις επιτυγχάνοντας την καλύτερη ποιότητα και τη μέγιστη διάρκεια ζωής.
Ράβδος μαγνησίου για την προστασία του δοχείου από το γαλβανικό φαινόμενο της ηλεκτρόλυσης η οποία είναι βιδωμένη εσωτερικά από τη φλάντζα της αντίστασης.
Οι παροχές του θερμοδοχείου είναι θηλυκού σπειρώματος αρσενικού 1΄΄.

Διογκωμένη πολυουρεθάνη υψηλής πυκνότητας (44kgr/m3 ) πάχους 50mm και θερμική αγωγιμότητα 0,0120 W/mk. Εξασφαλίζει ζεστό νερό ακόμη και την επόμενη μέρα το πρωί.

Standard Aluzinc προ βαμμένο γκρι RAL9006 και ειδικά σχεδιασμένα κουμπωτά πλευρικά καπάκια. Κατάλληλο για εγκατάσταση τόσο σε εσωτερικό χώρο όσο και σε εξωτερικό.

Φλάντζα μεταλλική Φ140, 8 οπών κουμπωτή χωρίς κολλήσεις με τάπα μεταλλική με ράβδο μαγνησίου στο άνω μέρος. Δυνατότητα επιλογής αντίστασης από : μονοφασική 3,5 KW βιδωτή 1 ½΄΄ με θερμοστάτη και πλαστικό κάλυμμα, τριφασικές 6,9 & 12 KW βιδωτή 1 ½΄΄ με θερμοστάτη, ρελέ, διακόπτη και πλαστικό κάλυμμα.

Σε περίπτωση δοχείου 3πλής ενέργειας υπάρχει εντός του δοχείου σπειροειδής εναλλάκτης μεταλλικός 1΄΄ θηλυκού σπειρώματος. Η σύνδεση του εναλλάκτη με την κεντρική θέρμανση συνίσταται να λειτουργεί με αυτοματισμό ο οποίος επιτυγχάνεται συνδέοντας το ειδικό αισθητήριο σε θέση (κυάθιο) που βρίσκεται στο μέσο κατά μήκος του εναλλάκτη. Για σύνδεση με αντλία θερμότητας η είσοδος και έξοδος του μανδύα είναι 1΄΄ θηλυκού σπειρώματος.

Βαλβίδα ασφαλείας νερού εισόδου 6 BAR.
Βάση στήριξης στρογγυλή για το δάπεδο.

PHAETHON ΣΥΛΛΕΚΤΗΣ

Υδροσκελετός από χαλκοσωλήνες Φ8 και Φ22mm με 4 εξόδους. Φύλλο απορροφητή Mirotherm Control που εξασφαλίζει πολύ υψηλή ετήσια ενεργειακή παραγωγή ηλιακή απορρόφηση άνω του 96% και πολύ υψηλή αντοχή σε διάβρωση λόγω υγρασίας. Το νέο προϊόν αποτελείται από ένα πακέτο 4 στρωμάτων με τη βάση του ειδικά επεξεργασμένη. Εφαρμόζεται με την χρήση της τεχνολογίας PVD (Physical Vapour Deposition) σε μία παραγωγική γραμμή από coil σε coil. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή πάνω στο χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό.

ΠΕΡΙΣΣΟΤΕΡΑ

Από βαρέως τύπου οβάλ προφίλ αλουμινίου πάχους 1,4mm υψηλής αισθητικής, προχωρημένης σχεδίασης, με εσωτερικούς γωνιακούς χυτοπρεσαριστούς βιδωτούς συνδέσμους αλουμινίου οι οποίοι εξασφαλίζουν άριστη εφαρμογή και στεγανότητα των τμημάτων του πλαισίου καθώς και μεγάλη στιβαρότητα του συλλέκτη. Πλάτη του πλαισίου από φύλλο αλουμινίου 5mm η εφαρμογή του οποίου επιτυγχάνεται με ειδική μηχανή αυτόματου μηχανικού πονταρίσματος εξασφαλίζοντας στεγανότητα και στιβαρότητα.

Είναι tempered Low iron πάχους 3,2mm. Η χαμηλή περιεκτικότητα σιδήρου έχει το πλεονέκτημα της χαμηλής αντανάκλασης με αποτέλεσμα την υψηλότερη απορρόφηση. Παράλληλα είναι κρύσταλλο ασφαλείας το οποίο αντέχει σε χαλαζοπτώσεις και πτώσεις αντικειμένων. Πάνω στο κρύσταλλο εφαρμόζει ειδικό προφίλ αλουμινίου ως κούμπωμα το οποίο με την επιπλέον εφαρμογή του ειδικού ελαστικού EPDM το καθιστούν πλήρως στεγανό και απόλυτα στιβαρό.

Υαλοβάμβακας πυκνότητας d=30kg/m3 ο οποίος τοποθετείτε στην πλάτη του συλλέκτη αλλά και στο πλαϊνό πλαίσιο αλουμινίου. Επιτυγχάνουμε την μικρότερη δυνατή θερμική απώλεια. Επιπλέον το ειδικά σχεδιασμένο ελαστικό παρέμβυσμα για την εφαρμογή στις εξόδους της χαλκοσωλήνας αποτρέπει την δημιουργία θερμογέφυρας μεταξύ του πλαισίου και του υδροσκελετού ενώ παράλληλα απορροφά τις συστολές και διαστολές λόγω της αλλαγής θερμοκρασίας.

ATLAS ΣΥΛΛΕΚΤΗΣ

Επιλεκτική επιφάνεια από φύλλο αλουμινίου πάχους 4mm με επίστρωση οξειδίων τιτανίου. Η επεξεργασία της επίστρωσης παράγεται εν κενό στην Γερμανία. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή με τον χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό. Οι ιδιότητές του εξασφαλίζουν την μέγιστη θερμική απόδοση του συλλέκτη επιτυγχάνοντας συντελεστή απορροφητικότητας α>95% και συντελεστή εκπεμψιμότητας ε<5%.

Από προφίλ αλουμινίου πάχους 0,8mm υψηλής αισθητικής, προχωρημένης σχεδίασης, με εξωτερικούς γωνιακούς συνδέσμους οι οποίοι εξασφαλίζουν άριστη εφαρμογή και στεγανότητα των τμημάτων του πλαισίου καθώς και μεγάλη στιβαρότητα του συλλέκτη. Πλάτη του πλαισίου από φύλλο αλουμινίου 5mm η εφαρμογή του οποίου επιτυγχάνεται με ειδική μηχανή αυτόματου μηχανικού πονταρίσματος εξασφαλίζοντας στεγανότητα και στιβαρότητα.

Είναι tempered Low iron πάχους 3,2mm. Η χαμηλή περιεκτικότητα σιδήρου έχει το πλεονέκτημα της χαμηλής αντανάκλασης με αποτέλεσμα την υψηλότερη απορρόφηση. Παράλληλα είναι κρύσταλλο ασφαλείας το οποίο αντέχει σε χαλαζοπτώσεις και πτώσεις αντικειμένων.

Υαλοβάμβακας πυκνότητας d=30kg/m3 ο οποίος τοποθετείτε στην πλάτη του συλλέκτη. Επιτυγχάνουμε την μικρότερη δυνατή θερμική απώλεια. Επιπλέον το ειδικά σχεδιασμένο ελαστικό παρέμβυσμα για την εφαρμογή στις εξόδους της χαλκοσωλήνας αποτρέπει την δημιουργία θερμογέφυρας μεταξύ του πλαισίου και του υδροσκελετού ενώ παράλληλα απορροφά τις συστολές και διαστολές λόγω της αλλαγής θερμοκρασίας.

ΒΑΣΗ ΣΤΗΡΙΞΗΣ

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης ταράτσας με εύκολη μεταφορά, συναρμολόγηση και τοποθέτηση του ηλιακού συλλέκτη. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν.

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης κεραμοσκεπής με εύκολη συναρμολόγηση και τοποθέτηση του ηλιακού συλλέκτη. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν. Προσοχή στην τοποθέτηση για τον κατάλληλο προσανατολισμό αναλόγως χώρας. ( Ο κατάλληλος για Ελλάδα είναι ο νότιος). Επιπλέον πρέπει να λάβει υπόψιν του ο αγοραστής την κλίση του συστήματος η οποία ενδείκνυται από 40 % έως 30 % το λιγότερο.

Στην συσκευασία της βάσης στήριξης των συλλεκτών περιέχονται όλες οι βίδες που απαιτούνται για την συναρμολόγησή της.

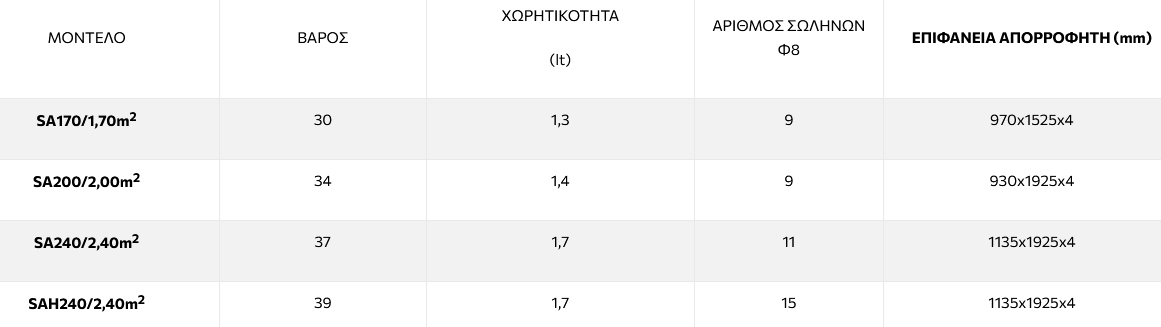

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΜΟΝΤΕΛΟ

ΒΑΡΟΣ

ΧΩΡΗΤΙΚΟΤΗΤΑ

(lt)

ΑΡΙΘΜΟΣ ΣΩΛΗΝΩΝ Φ8

ΕΠΙΦΑΝΕΙΑ ΑΠΟΡΡΟΦΗΤΗ (mm)

SA170/1,70m2

30

1,3

9

970x1525x4

SA200/2,00m2

34

1,4

9

930x1925x4

SA240/2,40m2

37

1,7

11

1135x1925x4

SAH240/2,40m2

39

1,7

15

1135x1925x4

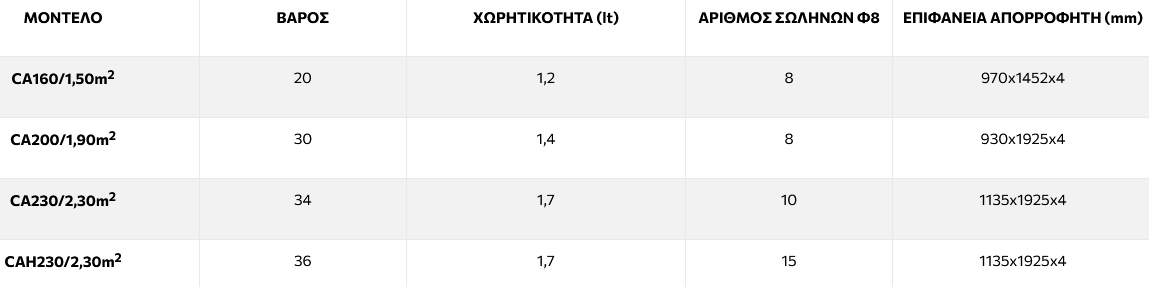

ΜΟΝΤΕΛΟ

ΒΑΡΟΣ

ΧΩΡΗΤΙΚΟΤΗΤΑ (lt)

ΑΡΙΘΜΟΣ ΣΩΛΗΝΩΝ Φ8

ΕΠΙΦΑΝΕΙΑ ΑΠΟΡΡΟΦΗΤΗ (mm)

CA160/1,50m2

20

1,2

8

970x1452x4

CA200/1,90m2

30

1,4

8

930x1925x4

CA230/2,30m2

34

1,7

10

1135x1925x4

CAH230/2,30m2

36

1,7

15

1135x1925x4

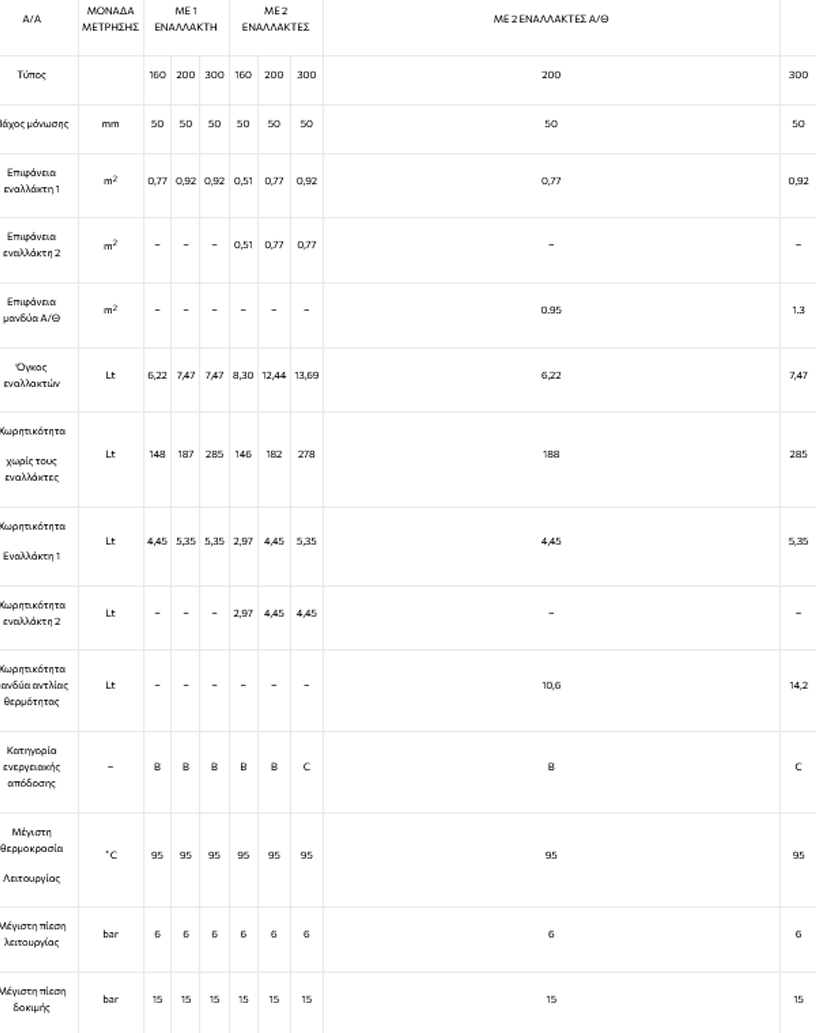

Α/Α

ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ

ΜΕ 1 ΕΝΑΛΛΑΚΤΗ

ΜΕ 2 ΕΝΑΛΛΑΚΤΕΣ

ΜΕ 2 ΕΝΑΛΛΑΚΤΕΣ Α/Θ

Τύπος

160

200

300

160

200

300

200

300

Πάχος μόνωσης

mm

50

50

50

50

50

50

50

50

Επιφάνεια εναλλάκτη 1

m2

0,77

0,92

0,92

0,51

0,77

0,92

0,77

0,92

Επιφάνεια εναλλάκτη 2

m2

–

–

–

0,51

0,77

0,77

–

–

Επιφάνεια μανδύα Α/Θ

m2

–

–

–

–

–

–

0.95

1.3

Όγκος εναλλακτών

Lt

6,22

7,47

7,47

8,30

12,44

13,69

6,22

7,47

Χωρητικότητα

χωρίς τους εναλλάκτες

Lt

148

187

285

146

182

278

188

285

Χωρητικότητα

Εναλλάκτη 1

Lt

4,45

5,35

5,35

2,97

4,45

5,35

4,45

5,35

Χωρητικότητα εναλλάκτη 2

Lt

–

–

–

2,97

4,45

4,45

–

–

Χωρητικότητα μανδύα αντλίας θερμότητας

Lt

–

–

–

–

–

–

10,6

14,2

Κατηγορία ενεργειακής απόδοσης

–

B

B

B

B

B

C

B

C

Μέγιστη θερμοκρασία

Λειτουργίας

˚C

95

95

95

95

95

95

95

95

Μέγιστη πίεση λειτουργίας

bar

6

6

6

6

6

6

6

6

Μέγιστη πίεση δοκιμής

bar

15

15

15

15

15

15

15

15

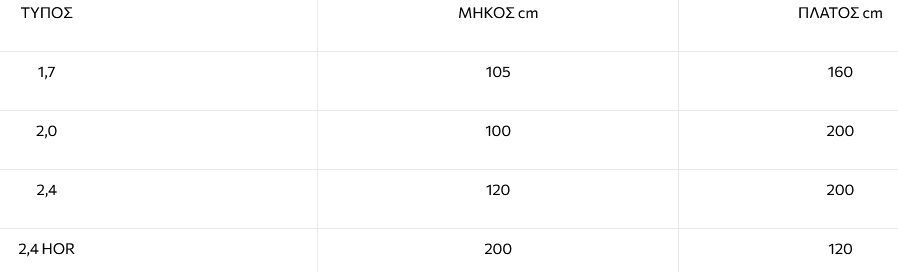

ΔΙΑΣΤΑΣΕΙΣ

ΤΥΠΟΣ

ΜΗΚΟΣ cm

ΠΛΑΤΟΣ cm

1,7

105

160

2,0

100

200

2,4

120

200

2,4 HOR

200

120

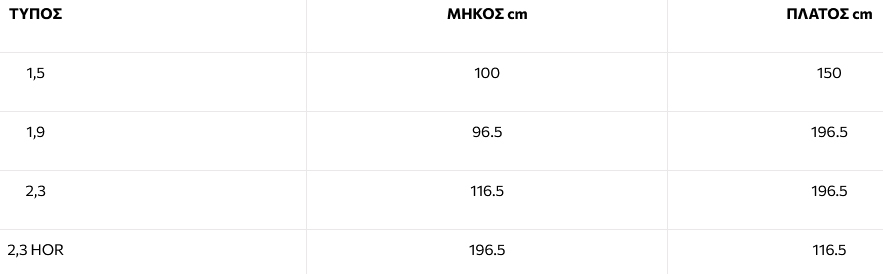

ΤΥΠΟΣ

ΜΗΚΟΣ cm

ΠΛΑΤΟΣ cm

1,5

100

150

1,9

96.5

196.5

2,3

116.5

196.5

2,3 HOR

196.5

116.5

Α/Α

ΜΟΝΑΔΑ

ΜΕΤΡΗΣΗΣ

ΜΕ 1 ΕΝΑΛΛΑΚΤΗ

ΜΕ 2 ΕΝΑΛΛΑΚΤΕΣ

ΜΕ 2 ΕΝΑΛΛΑΚΤΕΣ Α/Θ

Τύπος

160

200

300

160

200

300

200

300

Ύψος

cm

120

140

190

120

140

190

140

190

Διάμετρος δοχείου

cm

58

58

58

58

58

58

58

58

Βάρος

Kg

56

70

90

62

80

100

84

102

Χωρητικότητα

Lt

154

194

292

154

194

292

194

292

Πιστοποιημένα προϊόντα με τα διεθνή πρότυπα
