• Κορυφαία θερμική απόδοση
  • Αξιοπιστία στην κατασκευή
  • Πρωτοποριακό Design
  • Δεν υπερθερμαίνεται
PHAETHON
ΤΥΠΟΣ
1,70m²
2,00m²
2,40m²
2.40-Hm²

ΠΛΗΡΟΦΟΡΙΕΣ           ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ           ΔΙΑΣΤΑΣΕΙΣ

PHAETHON ΣΥΛΛΕΚΤΗΣ

δροσκελετός από χαλκοσωλήνες Φ8 και Φ22mm με 4 εξόδους. Φύλλο απορροφητή Mirotherm Control που εξασφαλίζει πολύ υψηλή ετήσια ενεργειακή παραγωγή ηλιακή απορρόφηση άνω του 96% και πολύ υψηλή αντοχή σε διάβρωση λόγω υγρασίας. Το νέο προϊόν αποτελείται από ένα πακέτο 4 στρωμάτων με τη βάση του ειδικά επεξεργασμένη. Εφαρμόζεται με την χρήση της τεχνολογίας PVD (Physical Vapour Deposition) σε μία παραγωγική γραμμή από coil σε coil. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή πάνω στο χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό.

ΠΕΡΙΣΣΟΤΕΡΑ

Από βαρέως τύπου οβάλ προφίλ αλουμινίου πάχους 1,4mm υψηλής αισθητικής, προχωρημένης σχεδίασης, με εσωτερικούς γωνιακούς χυτοπρεσαριστούς βιδωτούς συνδέσμους αλουμινίου οι οποίοι εξασφαλίζουν άριστη εφαρμογή και στεγανότητα των τμημάτων του πλαισίου καθώς και μεγάλη στιβαρότητα του συλλέκτη. Πλάτη του πλαισίου από φύλλο αλουμινίου 5mm η εφαρμογή του οποίου επιτυγχάνεται με ειδική μηχανή αυτόματου μηχανικού πονταρίσματος εξασφαλίζοντας στεγανότητα και στιβαρότητα.

Είναι tempered Low iron πάχους 3,2mm. Η χαμηλή περιεκτικότητα σιδήρου έχει το πλεονέκτημα της χαμηλής αντανάκλασης με αποτέλεσμα την υψηλότερη απορρόφηση. Παράλληλα είναι κρύσταλλο ασφαλείας το οποίο αντέχει σε χαλαζοπτώσεις και πτώσεις αντικειμένων. Πάνω στο κρύσταλλο εφαρμόζει ειδικό προφίλ αλουμινίου ως κούμπωμα το οποίο με την επιπλέον εφαρμογή του ειδικού ελαστικού EPDM το καθιστούν πλήρως στεγανό και απόλυτα στιβαρό.

Υαλοβάμβακας πυκνότητας d=30kg/m3 ο οποίος τοποθετείτε στην πλάτη του συλλέκτη αλλά και στο πλαϊνό πλαίσιο αλουμινίου. Επιτυγχάνουμε την μικρότερη δυνατή θερμική απώλεια. Επιπλέον το ειδικά σχεδιασμένο ελαστικό παρέμβυσμα για την εφαρμογή στις εξόδους της χαλκοσωλήνας αποτρέπει την δημιουργία θερμογέφυρας μεταξύ του πλαισίου και του υδροσκελετού ενώ παράλληλα απορροφά τις συστολές και διαστολές λόγω της αλλαγής θερμοκρασίας.

ΒΑΣΗ ΣΤΗΡΙΞΗΣ

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης ταράτσας με εύκολη μεταφορά, συναρμολόγηση και τοποθέτηση του ηλιακού συλλέκτη. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν.

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης κεραμοσκεπής με εύκολη συναρμολόγηση και τοποθέτηση του ηλιακού συστήματος. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν. Προσοχή στην τοποθέτηση για τον κατάλληλο προσανατολισμό αναλόγως χώρας. ( Ο κατάλληλος για Ελλάδα είναι ο νότιος). Επιπλέον πρέπει να λάβει υπόψιν του ο αγοραστής την κλίση του συστήματος η οποία ενδείκνυται από 40 % έως 30 % το λιγότερο.

Στην συσκευασία της βάσης στήριξης των συλλεκτών περιέχονται όλες οι βίδες που απαιτούνται για την συναρμολόγησή της.

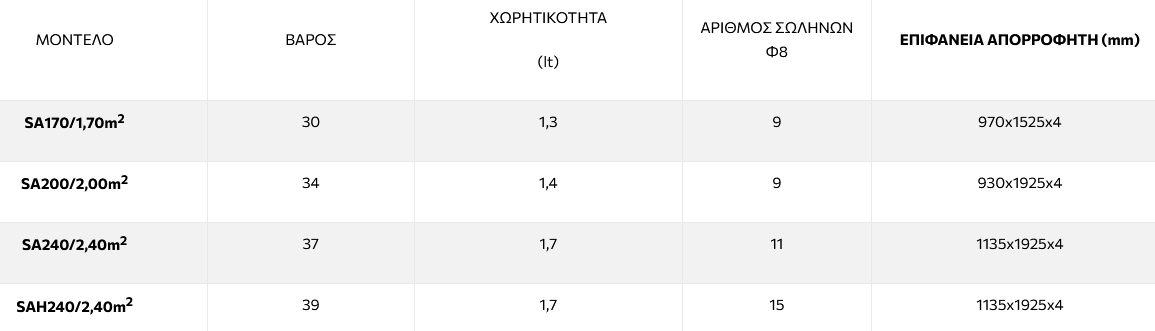

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΜΟΝΤΕΛΟ

ΒΑΡΟΣ

ΧΩΡΗΤΙΚΟΤΗΤΑ

(lt)

ΑΡΙΘΜΟΣ ΣΩΛΗΝΩΝ Φ8

ΕΠΙΦΑΝΕΙΑ ΑΠΟΡΡΟΦΗΤΗ (mm)

SA170/1,70m2

30

1,3

9

970x1525x4

SA200/2,00m2

34

1,4

9

930x1925x4

SA240/2,40m2

37

1,7

11

1135x1925x4

SAH240/2,40m2

39

1,7

15

1135x1925x4

ΔΙΑΣΤΑΣΕΙΣ

ΤΥΠΟΣ

ΜΗΚΟΣ cm

ΠΛΑΤΟΣ cm

1,7

105

160

2,0

100

200

2,4

120

200

2,4 HOR

200

120

ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΗΣ ΣΥΛΛΕΚΤΩΝ

ΤΥΠΟΣ Γ Δ Ε Ζ Η1 Η2 Θ
1,70 93 164 7,5 122 93 93 142
2,00 93 207 7,5 146 93 93 176
2,40 93 207 7,5 146 93 93 176
2,40-Η 93 125 7,5 100 93 93 89
2 Χ 1,70 93 156 7,5 122 93 93 142
2 Χ 2,00 93 207 7,5 146 93 93 176
2 Χ 2,40 93 207 7,5 146 93 93 176

ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΗΣ ΣΥΛΛΕΚΤΩΝ

ΤΥΠΟΣ Γ Δ Ε Ζ Η1 Η2 Θ
1,70 93 164 7,5 122 93 93 142
2,00 93 207 7,5 146 93 93 176
2,40 93 207 7,5 146 93 93 176
2,40-Η 93 125 7,5 100 93 93 89
2 Χ 1,70 93 156 7,5 122 93 93 142
2 Χ 2,00 93 207 7,5 146 93 93 176
2 Χ 2,40 93 207 7,5 146 93 93 176

Πιστοποιημένα προϊόντα με τα διεθνή πρότυπα
