• Διπλή επίστρωση υγρού σμάλτου στους 860°C
  • Αξεπέραστη απόδοση με χάλκινους επιλεκτικούς συλλέκτες

  • 5ετής εγγύηση της SONNE AKTION

  • Απόλυτη συμβατότητα με αντλία θερμότητας
  • Ιδανικός για τοποθέτηση σε περιοχές με κανονισμούς για την αισθητική των κτιρίων
ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ
ATLAS		 ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ
PHAETHON
ΤΥΠΟΣ ΤΥΠΟΣ
T120/1,50m² T120/1,70m²
T160/2,30m² T160-H/2,40m²
T200/3,00m² T200/3,40m²
T300/3,80m² T300/4,00m²

Επιπλέον Κατηγορίες

  • Διπλής ή Τριπλής ενέργειας ή Αντλίας θερμότητας

ΠΛΗΡΟΦΟΡΙΕΣ           ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ           ΔΙΑΣΤΑΣΕΙΣ

ΘΕΡΜΟΔΟΧΕΙΟ GLASS

Το κυρίως σώμα του θερμοδοχείου αποτελείται από χαλυβδοέλασμα πάχους 2,5mm ενώ ο μανδύας από χαλυβδοέλασμα πάχους 1,5mm.
Διπλή επίστρωση υγρού σμάλτου το οποίο ψήνεται σε θερμοκρασία άνω των 850 ℃. Η επεξεργασία της επισμάλτωσης γίνεται στις δικές μας εγκαταστάσεις επιτυγχάνοντας την καλύτερη ποιότητα και τη μέγιστη διάρκεια ζωής.
Ράβδος μαγνησίου για την προστασία του δοχείου από το γαλβανικό φαινόμενο της ηλεκτρόλυσης η οποία είναι βιδωμένη εσωτερικά από τη φλάντζα της αντίστασης.
Οι παροχές του θερμοδοχείου είναι ορειχάλκινες σπειρώματος αρσενικού ½ ΄΄

Διογκωμένη πολυουρεθάνη υψηλής πυκνότητας (44kgr/m3 ) πάχους 50mm και θερμική αγωγιμότητα 0,0120 W/mk. Εξασφαλίζει ζεστό νερό ακόμη και την επόμενη μέρα το πρωί.

Standard Aluzinc προ βαμμένο γκρι RAL9006 και ειδικά σχεδιασμένα κουμπωτά πλευρικά καπάκια. Διατίθεται και σε κεραμιδί κατόπιν παραγγελίας.

Φλάντζα μεταλλική Φ140, 8 οπών κουμπωτή χωρίς κολλήσεις και αντίσταση χάλκινη με μεταλλική φλάντζα 3,5kw. Θερμοστάτης 4 επαφών μονοπολικού ελέγχου και διπολικής προστασίας με εφεδρική ασφάλεια.

Σπειροειδής εναλλάκτης μεταλλικός αρσενικού σπειρώματος 1΄΄. Η σύνδεση του εναλλάκτη με την αντλία θερμότητας συνίσταται να λειτουργεί με αυτοματισμό ο οποίος επιτυγχάνεται συνδέοντας το ειδικό αισθητήριο σε θέση (κυάθιο) που βρίσκεται στην αντίσταση δίπλα στη θέση του θερμοστάτη.

Βαλβίδα ασφαλείας κλειστού κυκλώματος 3 BAR.
Βαλβίδα ασφαλείας νερού εισόδου με ανεπίστροφο 8 BAR.
Τάπα ορειχάλκινη θηλυκή ½ ΄΄ για το κλειστό κύκλωμα.
Σωλήνα πλαστική 18Χ2,5 και 22Χ3,0 για την σύνδεση με τους συλλέκτες και μόνωση με ειδικό κάλυμμα για την προστασία από την ακτινοβολία UV.
Αντιψυκτικό 1lt προπυλενογλυκόλη αναλογίας 1 προς 10 για την προστασία από την παγωνιά.

PHAETHON ΣΥΛΛΕΚΤΗΣ

Υδροσκελετός από χαλκοσωλήνες Φ8 και Φ22mm με 4 εξόδους. Φύλλο απορροφητή Mirotherm Control που εξασφαλίζει πολύ υψηλή ετήσια ενεργειακή παραγωγή ηλιακή απορρόφηση άνω του 96% και πολύ υψηλή αντοχή σε διάβρωση λόγω υγρασίας. Το νέο προϊόν αποτελείται από ένα πακέτο 4 στρωμάτων με τη βάση του ειδικά επεξεργασμένη. Εφαρμόζεται με την χρήση της τεχνολογίας PVD (Physical Vapour Deposition) σε μία παραγωγική γραμμή από coil σε coil. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή πάνω στο χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό.

ΠΕΡΙΣΣΟΤΕΡΑ

Από βαρέως τύπου οβάλ προφίλ αλουμινίου πάχους 1,4mm υψηλής αισθητικής, προχωρημένης σχεδίασης, με εσωτερικούς γωνιακούς χυτοπρεσαριστούς βιδωτούς συνδέσμους αλουμινίου οι οποίοι εξασφαλίζουν άριστη εφαρμογή και στεγανότητα των τμημάτων του πλαισίου καθώς και μεγάλη στιβαρότητα του συλλέκτη. Πλάτη του πλαισίου από φύλλο αλουμινίου 5mm η εφαρμογή του οποίου επιτυγχάνεται με ειδική μηχανή αυτόματου μηχανικού πονταρίσματος εξασφαλίζοντας στεγανότητα και στιβαρότητα.

Είναι tempered Low iron πάχους 3,2mm. Η χαμηλή περιεκτικότητα σιδήρου έχει το πλεονέκτημα της χαμηλής αντανάκλασης με αποτέλεσμα την υψηλότερη απορρόφηση. Παράλληλα είναι κρύσταλλο ασφαλείας το οποίο αντέχει σε χαλαζοπτώσεις και πτώσεις αντικειμένων. Πάνω στο κρύσταλλο εφαρμόζει ειδικό προφίλ αλουμινίου ως κούμπωμα το οποίο με την επιπλέον εφαρμογή του ειδικού ελαστικού EPDM το καθιστούν πλήρως στεγανό και απόλυτα στιβαρό.

Υαλοβάμβακας πυκνότητας d=30kg/m3 ο οποίος τοποθετείτε στην πλάτη του συλλέκτη αλλά και στο πλαϊνό πλαίσιο αλουμινίου. Επιτυγχάνουμε την μικρότερη δυνατή θερμική απώλεια. Επιπλέον το ειδικά σχεδιασμένο ελαστικό παρέμβυσμα για την εφαρμογή στις εξόδους της χαλκοσωλήνας αποτρέπει την δημιουργία θερμογέφυρας μεταξύ του πλαισίου και του υδροσκελετού ενώ παράλληλα απορροφά τις συστολές και διαστολές λόγω της αλλαγής θερμοκρασίας.

ATLAS ΣΥΛΛΕΚΤΗΣ

Επιλεκτική επιφάνεια από φύλλο αλουμινίου πάχους 4mm με επίστρωση οξειδίων τιτανίου. Η επεξεργασία της επίστρωσης παράγεται εν κενό στην Γερμανία. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή με τον χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό. Οι ιδιότητές του εξασφαλίζουν την μέγιστη θερμική απόδοση του συλλέκτη επιτυγχάνοντας συντελεστή απορροφητικότητας α>95% και συντελεστή εκπεμψιμότητας ε<5%.

Από προφίλ αλουμινίου πάχους 0,8mm υψηλής αισθητικής, προχωρημένης σχεδίασης, με εξωτερικούς γωνιακούς συνδέσμους οι οποίοι εξασφαλίζουν άριστη εφαρμογή και στεγανότητα των τμημάτων του πλαισίου καθώς και μεγάλη στιβαρότητα του συλλέκτη. Πλάτη του πλαισίου από φύλλο αλουμινίου 5mm η εφαρμογή του οποίου επιτυγχάνεται με ειδική μηχανή αυτόματου μηχανικού πονταρίσματος εξασφαλίζοντας στεγανότητα και στιβαρότητα.

Είναι tempered Low iron πάχους 3,2mm. Η χαμηλή περιεκτικότητα σιδήρου έχει το πλεονέκτημα της χαμηλής αντανάκλασης με αποτέλεσμα την υψηλότερη απορρόφηση. Παράλληλα είναι κρύσταλλο ασφαλείας το οποίο αντέχει σε χαλαζοπτώσεις και πτώσεις αντικειμένων.

Υαλοβάμβακας πυκνότητας d=30kg/m3 ο οποίος τοποθετείτε στην πλάτη του συλλέκτη. Επιτυγχάνουμε την μικρότερη δυνατή θερμική απώλεια. Επιπλέον το ειδικά σχεδιασμένο ελαστικό παρέμβυσμα για την εφαρμογή στις εξόδους της χαλκοσωλήνας αποτρέπει την δημιουργία θερμογέφυρας μεταξύ του πλαισίου και του υδροσκελετού ενώ παράλληλα απορροφά τις συστολές και διαστολές λόγω της αλλαγής θερμοκρασίας.

ΒΑΣΗ ΣΤΗΡΙΞΗΣ

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης ταράτσας με εύκολη μεταφορά, συναρμολόγηση και τοποθέτηση του ηλιακού συστήματος. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν. Η στήριξη του ηλιακού συστήματος έχει δοκιμαστεί ώστε να αντέχει στις πιο ακραίες καιρικές συνθήκες. Για οδηγίες συναρμολόγησης δείτε το βίντεο:

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης κεραμοσκεπής με εύκολη συναρμολόγηση και τοποθέτηση του ηλιακού συστήματος. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν. Η στήριξη του ηλιακού συστήματος έχει δοκιμαστεί ώστε να αντέχει στις πιο ακραίες καιρικές συνθήκες. Προσοχή στην τοποθέτηση για τον κατάλληλο προσανατολισμό αναλόγως χώρας. ( Ο κατάλληλος για Ελλάδα είναι ο νότιος). Επιπλέον πρέπει να λάβει υπόψιν του ο αγοραστής την κλίση του συστήματος η οποία ενδείκνυται από 40 % έως 30 % το λιγότερο. Για οδηγίες συναρμολόγησης δείτε το βίντεο:

Στην συσκευασία της βάσης στήριξης του ηλιακού συστήματος περιέχονται όλες οι βίδες που απαιτούνται για την συναρμολόγησή της και τα εξαρτήματα που απαιτούνται για τη σύνδεση των σωληνώσεων που ενώνουν το δοχείο με τον συλλέκτη.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

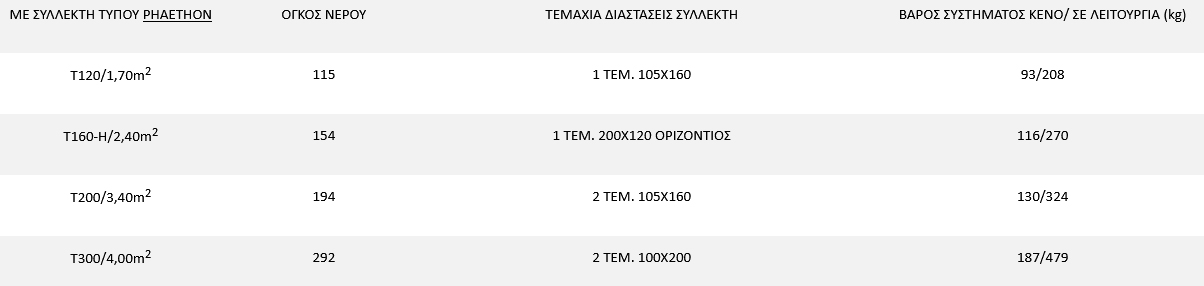

ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ PHAETHON

ΟΓΚΟΣ ΝΕΡΟΥ

ΤΕΜΑΧΙΑ ΔΙΑΣΤΑΣΕΙΣ ΣΥΛΛΕΚΤΗ

ΒΑΡΟΣ ΣΥΣΤΗΜΑΤΟΣ ΚΕΝΟ/ ΣΕ ΛΕΙΤΟΥΡΓΙΑ (kg)

T120/1,70m2

115

1 ΤΕΜ. 105Χ160

93/208

T160-H/2,40m2

154

1 ΤΕΜ. 200Χ120 ΟΡΙΖΟΝΤΙΟΣ

116/270

T200/3,40m2

194

2 TEM. 105Χ160

130/324

T300/4,00m2

292

2 ΤΕΜ. 100Χ200

187/479

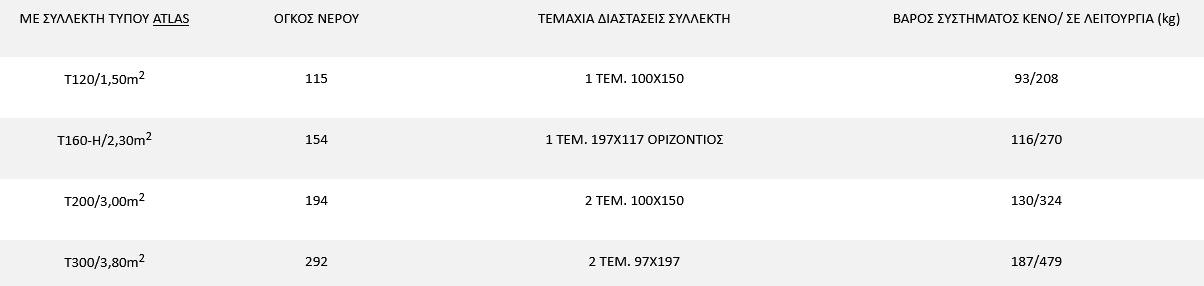

ΜΕ ΣΥΛΛΕΚΤΗ ΤΥΠΟΥ ATLAS

ΟΓΚΟΣ ΝΕΡΟΥ

ΤΕΜΑΧΙΑ ΔΙΑΣΤΑΣΕΙΣ ΣΥΛΛΕΚΤΗ

ΒΑΡΟΣ ΣΥΣΤΗΜΑΤΟΣ ΚΕΝΟ/ ΣΕ ΛΕΙΤΟΥΡΓΙΑ (kg)

T120/1,50m2

115

1 ΤΕΜ. 100Χ150

93/208

T160-H/2,30m2

154

1 ΤΕΜ. 197Χ117 ΟΡΙΖΟΝΤΙΟΣ

116/270

T200/3,00m2

194

2 TEM. 100Χ150

130/324

T300/3,80m2

292

2 ΤΕΜ. 97Χ197

187/479

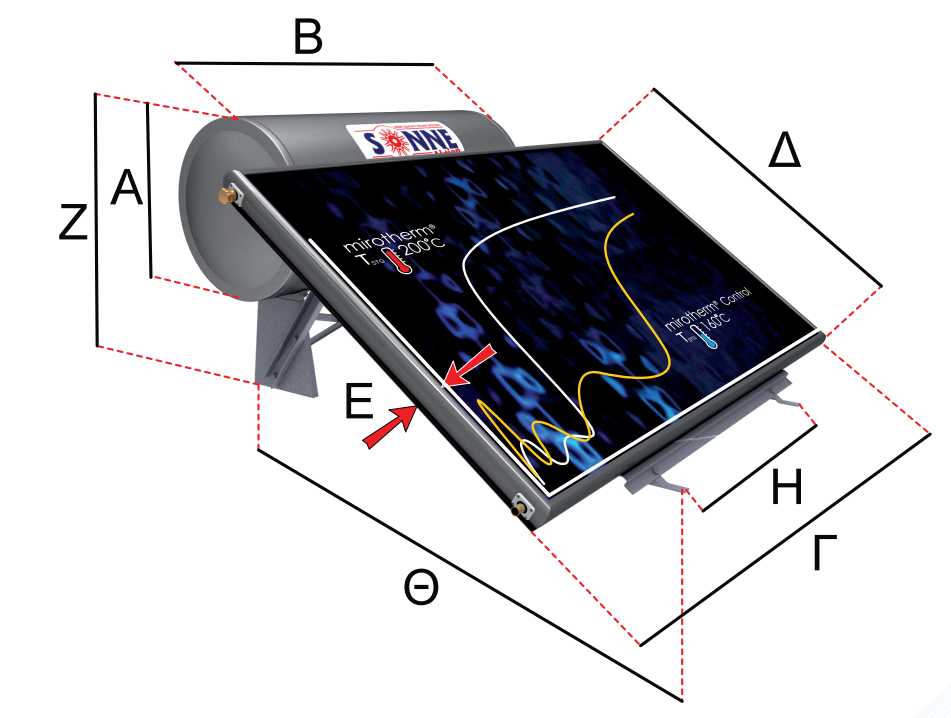

ΔΙΑΣΤΑΣΕΙΣ

PHAETHON

ΤΥΠΟΣ A B ΟΛΙΚΟ Γ Δ Ε Ζ Η1 Η2 Θ
120 50 100 113 105 160 8,5 130 89 89 115
160 – H
 58 100 113 200 120 8,5 90 89 89 154
200 58 120 132 215 160 8,5 130 89 180 194
300
 58 170 183 205 200 8,5 130 89 180 220

ATLAS

ΤΥΠΟΣ A B ΟΛΙΚΟ Γ Δ Ε Ζ Η1 Η2 Θ
120 50 100 113 101 157 7,5 130 89 89 168
160 – H
 58 100 113 197 117 7,5 90 89 89 144
200 58 120 132 208 157 7,5 130 89 180 168
300
 58 170 183 200 197 7,5 130 89 180 220

Πιστοποιημένα προϊόντα με τα διεθνή πρότυπα
