• Κορυφαία θερμική απόδοση
  • Αξιοπιστία στην κατασκευή
  • Πρωτοποριακό Design
ATLAS
ΤΥΠΟΣ
1,50m²
1,90m²
2,30m²
2.30-Hm²

ΠΛΗΡΟΦΟΡΙΕΣ    ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ    ΔΙΑΣΤΑΣΕΙΣ

Επιλεκτική επιφάνεια από φύλλο αλουμινίου πάχους 4mm με επίστρωση οξειδίων τιτανίου. Η επεξεργασία της επίστρωσης παράγεται εν κενό στην Γερμανία. Η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας βρίσκεται σε απόλυτη εφαρμογή με τον χάλκινο υδροσκελετό με συγκόλληση σε αυτόματες μηχανές LASER για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό. Οι ιδιότητές του εξασφαλίζουν την μέγιστη θερμική απόδοση του συλλέκτη επιτυγχάνοντας συντελεστή απορροφητικότητας α>95% και συντελεστή εκπεμψιμότητας ε<5%.

Από προφίλ αλουμινίου πάχους 0,8mm υψηλής αισθητικής, προχωρημένης σχεδίασης, με εξωτερικούς γωνιακούς συνδέσμους οι οποίοι εξασφαλίζουν άριστη εφαρμογή και στεγανότητα των τμημάτων του πλαισίου καθώς και μεγάλη στιβαρότητα του συλλέκτη. Πλάτη του πλαισίου από φύλλο αλουμινίου 5mm η εφαρμογή του οποίου επιτυγχάνεται με ειδική μηχανή αυτόματου μηχανικού πονταρίσματος εξασφαλίζοντας στεγανότητα και στιβαρότητα.

Είναι tempered Low iron πάχους 3,2mm. Η χαμηλή περιεκτικότητα σιδήρου έχει το πλεονέκτημα της χαμηλής αντανάκλασης με αποτέλεσμα την υψηλότερη απορρόφηση. Παράλληλα είναι κρύσταλλο ασφαλείας το οποίο αντέχει σε χαλαζοπτώσεις και πτώσεις αντικειμένων.

Υαλοβάμβακας πυκνότητας d=30kg/m3 ο οποίος τοποθετείτε στην πλάτη του συλλέκτη. Επιτυγχάνουμε την μικρότερη δυνατή θερμική απώλεια. Επιπλέον το ειδικά σχεδιασμένο ελαστικό παρέμβυσμα για την εφαρμογή στις εξόδους της χαλκοσωλήνας αποτρέπει την δημιουργία θερμογέφυρας μεταξύ του πλαισίου και του υδροσκελετού ενώ παράλληλα απορροφά τις συστολές και διαστολές λόγω της αλλαγής θερμοκρασίας.

ΒΑΣΗ ΣΤΗΡΙΞΗΣ

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης ταράτσας με εύκολη μεταφορά, συναρμολόγηση και τοποθέτηση του ηλιακού συλλέκτη. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν.

Μοναδικής μηχανολογικής σχεδίασης βάση στήριξης κεραμοσκεπής με εύκολη συναρμολόγηση και τοποθέτηση του ηλιακού συστήματος. Η επεξεργασία της γίνεται σε μηχάνημα LASER με αποτέλεσμα τις λείες ακμές που δεν τραυματίζουν. Προσοχή στην τοποθέτηση για τον κατάλληλο προσανατολισμό αναλόγως χώρας. ( Ο κατάλληλος για Ελλάδα είναι ο νότιος). Επιπλέον πρέπει να λάβει υπόψιν του ο αγοραστής την κλίση του συστήματος η οποία ενδείκνυται από 40 % έως 30 % το λιγότερο.

Στην συσκευασία της βάσης στήριξης των συλλεκτών περιέχονται όλες οι βίδες που απαιτούνται για την συναρμολόγησή της.

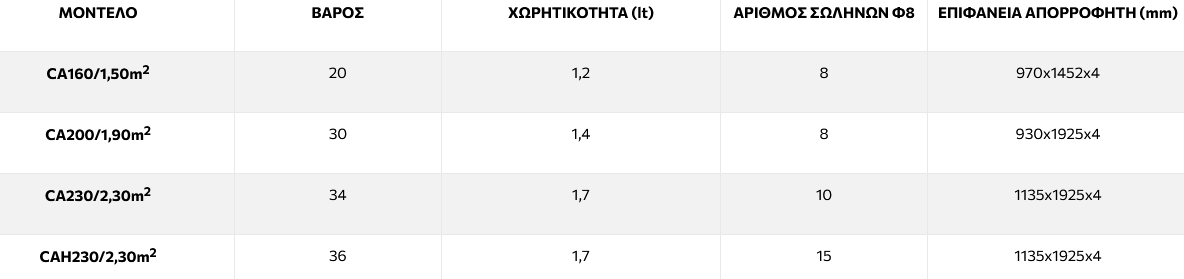

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΜΟΝΤΕΛΟ

ΒΑΡΟΣ

ΧΩΡΗΤΙΚΟΤΗΤΑ (lt)

ΑΡΙΘΜΟΣ ΣΩΛΗΝΩΝ Φ8

ΕΠΙΦΑΝΕΙΑ ΑΠΟΡΡΟΦΗΤΗ (mm)

CA160/1,50m2

20

1,2

8

970x1452x4

CA200/1,90m2

30

1,4

8

930x1925x4

CA230/2,30m2

34

1,7

10

1135x1925x4

CAH230/2,30m2

36

1,7

15

1135x1925x4

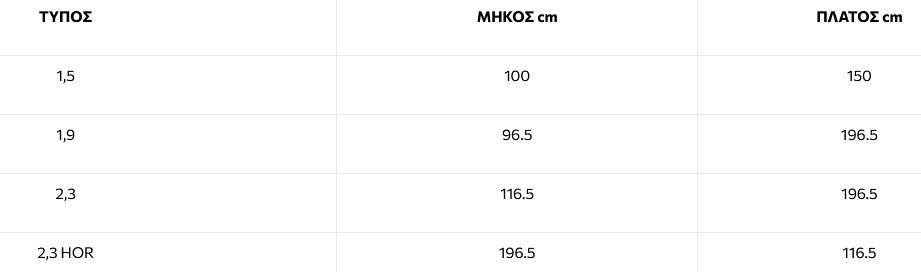

ΔΙΑΣΤΑΣΕΙΣ

ΤΥΠΟΣ

ΜΗΚΟΣ cm

ΠΛΑΤΟΣ cm

1,5

100

150

1,9

96.5

196.5

2,3

116.5

196.5

2,3 HOR

196.5

116.5

ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΗΣ ΣΥΛΛΕΚΤΩΝ

ΤΥΠΟΣ Γ Δ Ε Ζ Η1 Η2 Θ
1,50 93 156 7,5 122 93 93 142
2,00 93 207 7,5 146 93 93 176
2,30 93 207 7,5 146 93 93 176
2,30-Η 93 125 7,5 100 93 93 89
2 Χ 1,50 93 156 7,5 122 93 93 142
2 Χ 2,00 93 207 7,5 146 93 93 176
2 Χ 2,30 93 207 7,5 146 93 93 176

Πιστοποιημένα προϊόντα με τα διεθνή πρότυπα
